Kotak Combiner PV: pandhuan lengkap kanggo komponen & instalasi

Pisanan, apa kothak Fotovolta?

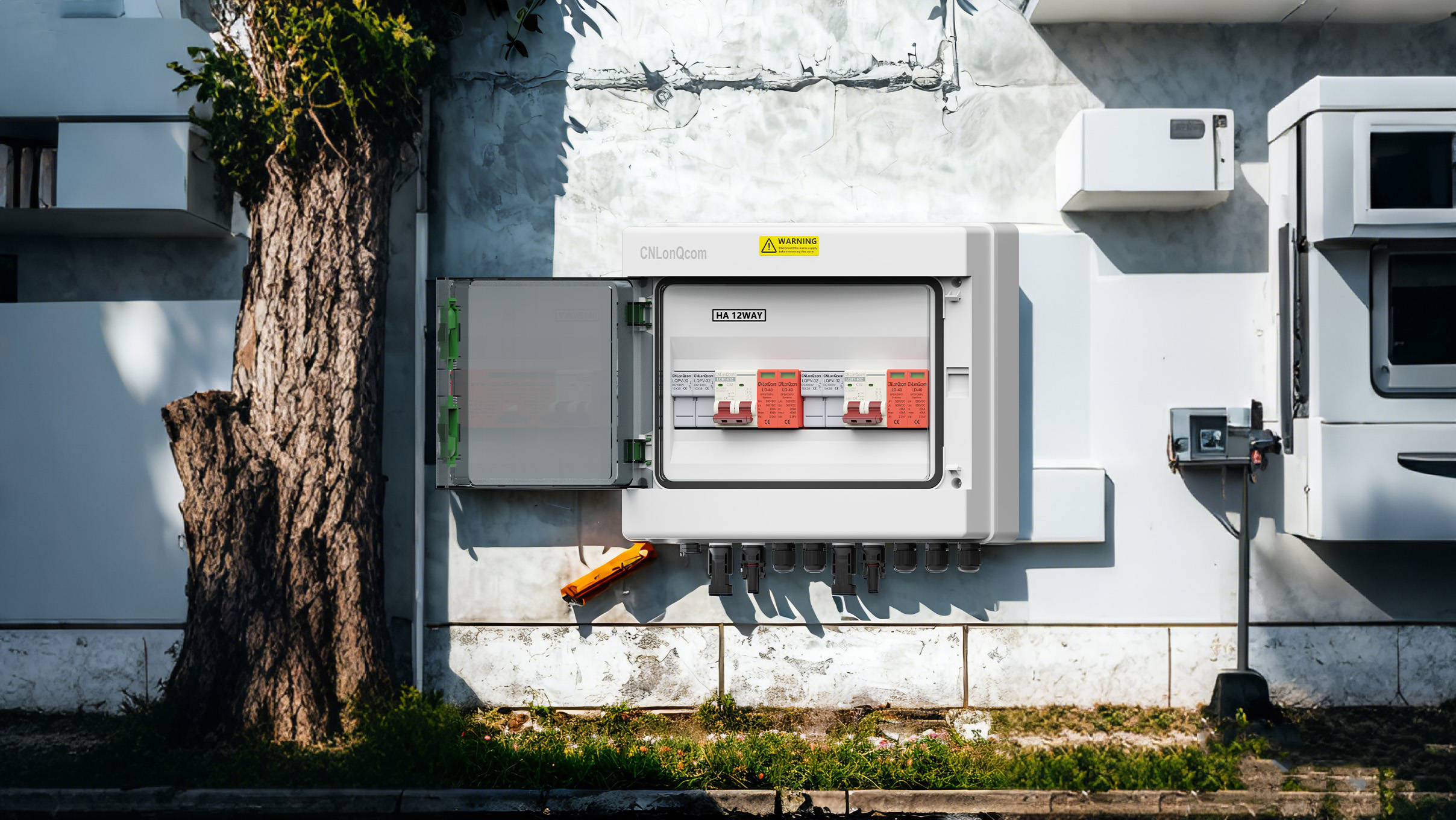

Kothak Combiner PV(Kothak combiner PV) minangka peralatan listrik sistem sistem generasi surya, utamane digunakake kanggo trotoan foto fotovolta sing terpusat, lan menehi fungsi proteksi overcurta, lan fungsi proteksi liyane kanggo njamin operasi stasiun listrik sing aman lan efisien.

Kapindho, komposisi fotovolta kothak Fotovoltaic

Komponen inti:

Terminal input: Sambungake macem-macem modul PV (umpamane, 6-16 modul PV, saben sing ndhukung 10A-15A).

Sekring/sirkuit breaker: Nglindhungi saben senar saka karusakan overcurrent (spesifikasi umum DC1000V / 20A).

Modul Perlindungan Kilat: Protector Surge SPD (kapasitas penyebaran 40ka).

Bagean bantu:

Switch asi-irun dc: darurat dipotong sirkuit.

Perumahan anti banyu: Kelas Perlindungan IP65, cocog kanggo lingkungan ruangan.

TEMBANG INGKU, INSTALLANT lan WIRET

1. Preparation sadurunge instalasi:

Konfirmasi posisi instalasi (cedhak karo larik fotovolta lan adoh saka srengenge langsung).

Priksa terminal lemah wadhah (Rintangan Daerah ≤4ω).

2 .. Proses wiring:

Input senar klompok:

Sambungake terminal sing cocog karo polaritas (+/-) kanggo mesthekake yen voltase saben terminal konsisten.

Ngamanake konektor MC4 kanggo nyegah pemanasan virtual.

Output pungkasan:

Sambungake menyang terminal Inverp DC Inverter (kabel cross-sectional ≥4mm²).

LAMPIRAN LAMPIRAN:

Kabel Lemah SPD (≥6mm) nyambung menyang garis lemah.

3 .. tes daya:

Ukur voltase sirkuit terbuka (cocog karo kisaran inverter).

Priksa apa data pemantauan cerdas ditularake kanthi bener.

4. PANJENENGAN

Spesifikasi safety:

Nganggo sarung tangan insulasi sajrone operasi. Aja mlaku kanthi urip.

Yen sisih DC duwe voltase dhuwur (600V nganti 1500v), sampeyan kudu nyetel label peringatan.

Saran pangopènan:

Ngresiki kothak kanthi rutin lan priksa status sekring.

Efektivitas modul modul SPD sadurunge musim atir.

Lima, saran pilihan

Gumantung saka ukuran stasiun listrik:

Omah-omah cilik: 6-8 input, fungsi perlindungan dhasar sing digabungake.

Stasiun daya industri lan komersial: 12-16, kanthi pemantauan cerdas lan komunikasi remot.

Pilih kothak bis / IEC sing disertifikasi, kayata produk seri CNlonqCom, kanggo njamin pangayoman jangka panjang!

Kothak fotovolta kothak yaiku "Hub Keamanan" saka stasiun listrik, lan instalasi lan pangopènan sing bener bisa nambah efisiensi generasi tenaga. Yen sampeyan butuh rekomendasi model khusus utawa solusi teknis, mangga rasa konsultasi cnlonqcom!
