Pandhuan lengkap kanggo sistem pv solar: Saka prinsip kerja kanggo komponen utama

Sistem Photovoltaic (PV) tuwuh kanthi cepet ing saindenging jagad minangka solusi energi sing resik utama. Nanging, akeh wong sing ora ngerti babagan cara kerja lan komponen kritis. Artikel iki nyedhiyakake analisis jero babagan sistem solar PV terstruktur lan operate, protektor peralatan utama kayata kothak combiner kayata konektor solar, sekring, lan cetakan circuit cat, lan cetakan cilik (MBCBS).

1 .. Kepiye sistem PV surya?

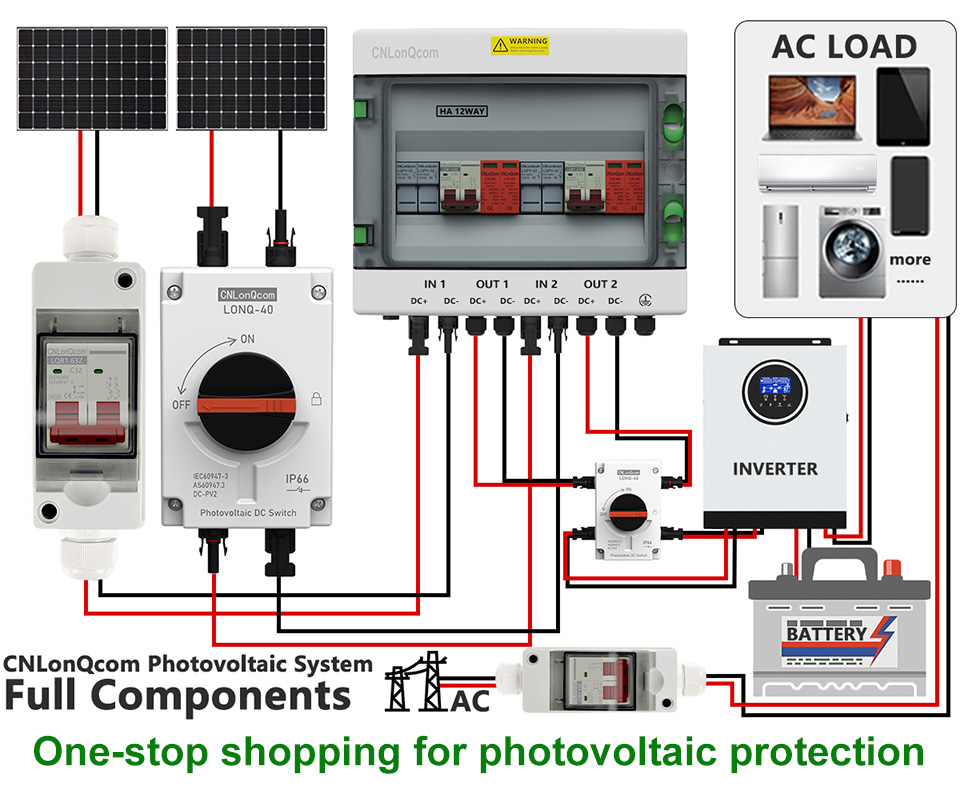

Tujuan inti sistem PV solar yaiku ngowahi srengenge dadi listrik lan aman dikirim menyang kothak utawa panyimpenan energi. Sistem lengkap biasane kalebu komponen ing ngisor iki:

Panel solar (modul PV) → nyerep srengenge lan ngasilake langsung (DC)

Kothak Combiner (Lqx/LqtSERI) → nggabungake arus saka pirang-pirang panel solar

Inverter → Konversi DC kanggo gantian Saiki (AC)

Distribusi Daya & Piranti Perlindhungan (sekring, sirkuit breaker,Ngalih isolator, lsp) → Nggawe keamanan sistem

Sistem panyimpenan energi (opsional) → nyimpen listrik sing berlebihan (E.g., baterei litium)

Kothak utawa beban → pasokan menyang omah, bisnis, utawa kothak

2 .. Kepiye sistem sistem pv solar?

(1) efek photovolta & generasi daya

Panel solar srengenge (modul pv), lan materi semikonduktor silikon nyerep foton, ngasilake langsung (DC).

Panel tunggal biasane ngasilake 30v-50v (DC), kanthi saiki gumantung karo intensitas srengenge lan efisiensi panel.

(2) Kothak gabungan saiki (2 Combin)

Panel pirang-pirang papan sing ana gandhengane karo seri utawa podo, lan arus saiki gabungan dadi kothak combo pv kanggo manajemen terpusat.

Kothak gabungan kalebu sekring, Perlindhungan Surge (SPD), lan pemantauan saiki kanggo nyegah kakehan utawa sirkuit cendhak.

(3) Distribusi Daya DC (sekring (sekring, nguripi Isolator, MCCBS)

Fuse (LQPV-32 Series): Ngalangi saiki sing berlebihan saka peralatan ngrusak.

Ngalih Isolator (LONQ-40 Series): Nyopot sirkuit kanggo pangopènan.

Circuit Circuit Circuit Circuit Breaker (LQM1 / M3 Series): Nyedhiyakake kakehan lan perlindungan sirkuit cendhak (E.g., 1000V DIC 1000V.

(4) Konverter Inverter (DC → AC)

Power DC mlebu ing inverter, ngowahi dadi 220V / 380V AC kanggo panggunaan rumah tangga utawa panggunaan industri.

Sistem kothak-kothak panganan feed kakehan kakehan ing kothak, dene sistem kothak off-store ing baterei.

(5) Perlindhungan Swara / Uns-Voltase (Seri AVP 2P)

Nalika voltase kothak saya suwe, protektor over / ing ngisor-voltase kanthi otomatis ngilangi kekuwatan kanggo nyegah karusakan peralatan.

(6) kabel & sambungan (konektor solar)

Konektor solar MC4 minangka standar industri, mesthekake anti banyu, tahan karat, lan transmisi saiki (e.g., 30A / 1000V).

3. Komponen Utama sistem PV solar

(1) Kothak Combiner PV

Fungsi: gabungke macem-macem senar panel solar lan nyedhiyakake perlindungan.

Komponen utama:

Sekring (perlindungan overcurrent)

Surge Protection Device(SPD) (Perlindhungan Kilat)

Monitorasi / voltase Monitor (Fitur Smart Opsional)

(2) Protektor Over / under-voltase (OVP / UVP)

Fungsi: Monitor voltase kothak lan medhot daya yen voltase dhuwur banget (> 270v AC) utawa kurang banget (<170v ac).

(3) switch isolator DC

Fungsi: Nyopot sirkuit DC kanthi manual kanggo pangopènan sing aman.

Jinis umum:

Ngalihake Rotator dialih (cocog kanggo panggunaan ruangan)

Isolator Tipe Breaker Circuit (karo Perlindhungan Integrasi)

(4) Konektor solar (standar MC4)

Fitur utama:

Anti banyu, toleransi UV, toleransi suhu dhuwur

Rated Attage: 30A

Voltage Rated: 1000V DC

(5) sekring PV (GPV / GRR SERI)

Fungsi: Nglindhungi penawaran PV saka sirkuit lan kakehan.

Bedane saka Fuse Standard:

Rating Voltase Dhuwur (DC 1000V +)

Kapasitas bejat dhuwur (bisa ngganggu arus fault sing gedhe)

(6) Breacer Circuit Case Molded (MCCB kanggo solar)

Fungsi: Nyedhiyakake kakehan lan perlindungan sirkuit cendhak kanggo sistem DC.

Spesifikasi khas:

Voltase Rated: DC 1000V

Rated Attage: 32A-250A

4. Aplikasi sistem PV solar

Solar Rooftop Residential (5kw-10kw, kanthi panyimpenan)

Tanduran Komersial & Industrial PV (50kw-1mw, Grid-Towing)

Sistem solar off-colar (wilayah sing adoh, berbasis baterei)

Agrivoltaics (Integrasi Solar + Pertanian)

5. Tren mbesuk: Sistem solar sing luwih cerdas

Pemantauan cerdas: Nelusuri wektu nyata liwat aplikasi mobile (E.g., generasi daya, tandha kesalahan).

Integrasi solar + integrasi: Sistem hibrida kaya Tesla powerwall.

Microinverters: Ngoptimalake saben panel kanthi individu kanggo efisiensi sing luwih dhuwur.

Kesimpulan

Sistem PV Surya ngoperasikake kanggo proses modul PV → Kothak Combiner → Vertri → Distrik Daya, kanthi komponen kritis, sambungan, lan MBSCATOR sing njamin kinerja sing efisien, aman, lan stabil.

Yen sampeyan nimbang instalasi surya, pilih komponen PV bermutu + kualitas CNlonqcom + piranti pangayoman profesional kanggo nggedhekake gaya urip sistem lan efisiensi generasi daya!

🔋 Ayo ngrembug: aspek sistem solar pv kapentingan sampeyan?
