Ngerteni Circuit Circuit Cilik Cilik (MCCBS): The "Gali" keamanan sirkuit listrik

Sistem panyebaran voltase voltase murah, ana piranti utama kanthi tenang safety sirkuit - ingCilik Case Cilik Breaker(MCCB). Ora kaya para motor gedhe sing ngoperasikake instrumen gempa utawa presisi sing dadi perhatian, para penjaga aman "sing penting" minangka produk listrik, lan aplikasi pangayoman sing kuat, lan adaptasi sing kuwat. Dina iki, kita bakal njelajah piranti kasebut saka pirang-pirang dimensi kanggo nemokake rahasia babagan cara nglindhungi keamanan sirkuit.

I. Ngerteni MBCBS: Apa dheweke, lan apa sing beda?

Intine, McCB minangka piranti listrik proteksi sing digunakake ing sistem distribusi daya rendah, kanthi peran inti minangka "wali" safety sirkuit. Kanthi struktural, utamane dumadi saka kurungan plastik terisolasi kekuatan dhuwur, kontak konduktif, lan unit trip. Enclosure terisolasi ora mung nglindhungi komponen internal saka gangguan eksternal nanging uga kanthi efektif nyegah bebaya kejut listrik.

Akeh wong sing mbingungake MBCBs kanthi breaker sirkuit miniatur sing luwih umum (MCBS), nanging ana beda sing signifikan ing antarane loro. Dibandhingake karo MCB, MCCS duwe saiki sing luwih rating (biasane wiwit saka 63A nganti 1600a) lan kapasitas bejat sing luwih kuat, mbantah dheweke kanggo ngatasi skenario listrik tinggi. Contone, MCB digunakake ing soket rumah tangga lan sirkuit cahya, nalika MBBs luwih ngandelake kanggo nglindhungi motor ing pelatihan pabrik lan sirkuit distribusi utama ing bangunan gedhe.

II. Fungsi inti sing mbukak: Kepiye McCBs nglindhungi safety sirkuit?

Nilai inti saka McCBs ana ing "Perlindhungan," sing bisa dirampok dadi telung fungsi utama kanggo ngatasi risiko kesalahan sirkuit saka dimensi sing beda.

Pisanan yaiku perlindungan sing luwih gedhe. Yen saiki ing sirkuit terus ngluwihi saiki sing dirating breaker sirkuit - kayata nalika macem-macem piranti ing pabrik, amarga beban bimbelallic ing njero ruangan breaker lan ora bisa digunakake. Iki banjur micu mekanisme tripping kanthi cepet ngilangi sirkuit kasebut. Proses iki kanthi efektif nyegah lapisan insulasi kabel sing dibakar amarga dibakar amarga luwih panas, nyingkirake geni ing sumber kasebut.

Kapindho minangka perlindungan sirkuit cendhak. Sirkuit cendhak minangka salah sawijining kesalahan sing paling mbebayani ing sirkuit. Yen kedadeyan, mundhak dadakan saiki bisa ngobong peralatan lan malah njeblug. Ing wektu iki, unit trip elektromagnetik McCB dilengkapi: Kekuwatan elektromagnetik sing kuwat sing digawe kanthi cepet ing sirkuit ing milliseconds - kaya mengkono "rem kerugian sing paling gedhe.

Kajaba iku, gumantung saka kabutuhan skenario aplikasi sing beda, MCCS bisa dilengkapi fungsi perlindungan tambahan. Kayata, nambah modul sisual saiki ngidini pangayoman bocor kanggo nyegah kejut listrik; Nginstall modul perlindungan overvoltage / undervoltage nglindhungi peralatan presisi saka karusakan sing disebabake dening anomali voltase, kanthi nuduhake fleksibilitas fungsine.

III. Parameter utama: "Indikator Hard" kanggo milih piranti sing bener

Kanggo njamin MBCS nyedhiyakake perlindungan sing paling optimal, milih paramèter sing tepat penting. Ing ngisor iki parameter inti langsung langsung nemtokake manawa breaker sirkuit bisa diadaptasi karo skenario listrik khusus.

Saiki saiki (In) sing dirating minangka parameter dhasar, ngrujuk maksimal yen breaker sirkuit bisa terus-terusan digawa. Sampeyan kudu dicocogake kanthi tepat miturut kekuwatan beban. Contone, ing sistem fotovoltaic (PV), saiki MCCB sing kudu dipilih adhedhasar saiki array outray PV - mesthine ora sithik (kanggo nyegah tliti sing ora pati cethek).

Kapasitas bejat (ICU / ICS) ana gandhengane karo kemampuan sing nangani, ngrujuk kanthi patukan sing maksimal, saiki yen sirkuit sirkuit kanthi aman ngganggu. Nalika milih McCB, perlu kanggo nimbang nilai saiki sing ora ana gandhengane ing sistem distribusi Daya Distribusi. Yen kapasitas bejat ora cukup, sirkuit breaker bisa ngilangi sirkuit kanthi efektif sajrone kesalahan sirkuit, nyebabake kacilakan keamanan sing luwih serius.

Voltase sing dirating (UE) kudu cocog karo tingkat voltase sirkuit. Rating Umum kalebu 220V Tunggal-fase lan 380v telu-fase. Kesalahan ing voltase ora mung bakal mengaruhi operasi normal saka sirkuit breaker nanging bisa uga ngrusak komponen internal.

Kurva tripping nemtokake sensitivitas perlindungan. Jinis kurva umum (B, C, D) cocog kanggo macem-macem akeh. Contone, kurva c sing ditrapake kanggo akeh kekuwatan lan kekuwatan umum, nalika kurva d - kanthi toleransi innush - luwih cocog kanggo arus sing paling dhuwur - kayata motor lan kompresor.

IV. Aplikasi lebar: A alangan safety "saka industri kanggo saben dinane

Kanthi kinerja sing apik banget, McCB ditrapake ing meh kabeh aspek distribusi daya rendah-voltase.

Ing bidang distribusi industri, MBCBS tumindak minangka "manajer safety" ing pelatihan pabrik, nyedhiyakake perlindungan sing luwih gedhe lan alat produksi, njamin proses produksi ora diselani dening kesalahan sirkuit.

Ing sistem listrik - apa ing mall belanja, bangunan kantor, utawa bangunan omah-omah, MCCS asring digunakake minangka saklar utama ing kothak distribusi utawa switch pangayoman kanggo distribusi daya lantai. Dheweke njaga safety listrik kabeh bangunan lan nyegah gangguan utawa kobongan daya gedhe sing disebabake dening kesalahan sirkuit lokal.

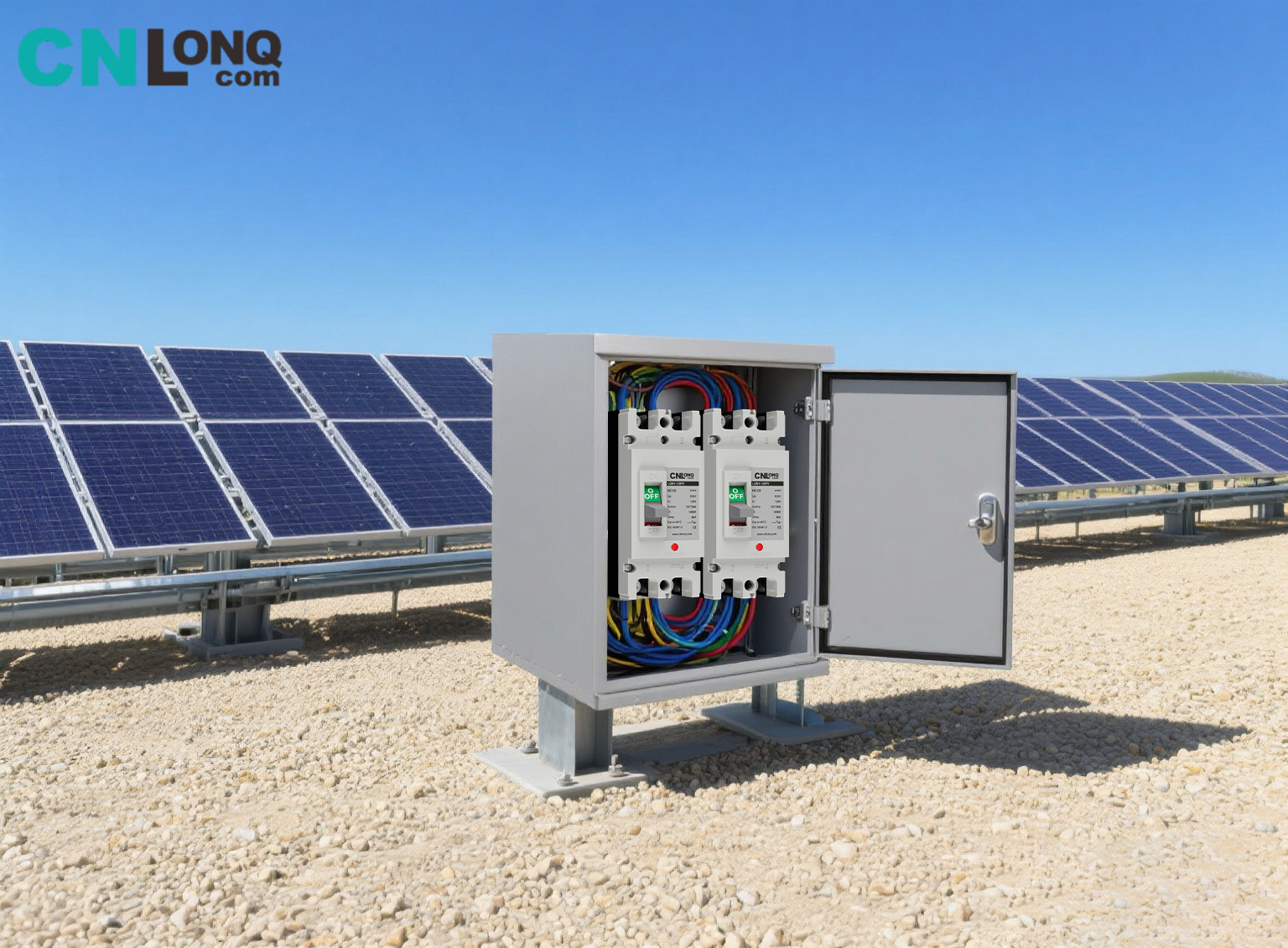

Ing sektor energi anyar, peran padha kritis. Ing sistem PV, MCCS wis diinstal ing kothak combiner lan ing sisih planggaran kanggo nglindhungi sirkuit output saka penerbang PV; Ing sistem panyimpenan energi, dheweke njaga sirkuit baterei, nyegah risiko safety kayata overcharging lan ringkes siram saka baterei, lan menehi perlindungan kanggo energi energi sing resik.

Malah ing skenario listrik sipil kayata villa lan pendudukan gedhe, MBBS bisa menehi perlindungan kanggo omah sing dhuwur kayata sistem pemurnian udara sing paling dhuwur, ngrampungake masalah MCBs.

V. Kaluwihan inti: Napa McCBs "pilihan pilihan"?

Dibandhingake karo piranti protèktif liyane, MBBs duwe kaluwihan sing béda - alesan utama kanggo aplikasi sing nyebar.

Adaptasi lingkungan sing kuwat yaiku nyorot utama. Enclosure plastik terisolasi dhuwur bisa nahan lingkungan sing atos kayata suhu sing dhuwur, suhu sing sithik, asor, lan radiasi UV. Apa ing ruangan PV PV utawa kamar distribusi ruang paling ngisor, MBBS bisa mbukak kanthi stabil lan luwih murah yen umur utawa gagal amarga faktor lingkungan.

Kasedhiyan dhuwur dibayangke ing presisi komponen inti. Bagean utama kayata unit trip njaga akurasi sing stabil, lan ana risiko risiko nyasarake utawa gagal perlindungan sajrone panggunaan jangka panjang, nyedhiyakake perlindungan kanggo safety sirkuit.

Operasi lan pangopènan sing gampang nyuda ambang sing dienggo. Kanthi struktur kompak lan ukuran moderat, McCS bisa digabung menyang macem-macem peralatan distribusi daya tanpa alat sing komplek sajrone instalasi. Pangopènan saben dinane mung mbutuhake mriksa biasa kanggo karusakan enclosure utawa wiring ngeculke, lan tes manual saben taun "ora bisa nyuda komponen komponen, kanthi signifikan nyuda biaya operasi lan pangopènan kanthi signifikan.

Salajengipun, eksploiliasi apik ngidini MBCBs kanggo adaptasi karo kabutuhan cerdas. Kanthi nambahake kontak bantu lan modul alarm, fungsi kayata pemantauan remot lan kabecikan bisa diwujudake, rapat syarat Manajemen Daya Modern.

VI. Dianggo lan Pangopènan: Kanggo njamin "guardian" kerja dawane jangka panjang

Kanggo njamin MCCBS njaga kinerja sing stabil sajrone jangka panjang, panggunaan standar lan pangopènan rutin penting.

Ketatahan sing ketat kanggo standar instalasi dibutuhake. Nalika kabel, terminal kudu diketatake supaya ora panas banget amarga kontak sing kurang; kabel urip, kabel netral, lan kabel lemah kudu disambung kanthi bener. Mbalikake polaritas bisa uga menehi fungsi perlindungan ora efektif, nggawe bahaya sing potensial.

Pangopènan saben dinane ora kudu diabaikan. Apike kanggo mriksa karusakan utawa retak lan terminal saben waktu. Saben taun, penet "Tombol Trip" kanthi manual kanggo nyoba yen fungsi perlindungan bisa digunakake biasane - yen tombol gagal micu perjalanan, pemeriksaan wektu utawa panggantos perlu.

Ing wektu sing padha, Ganti panto kudu dieling-eling: sawise lelungan sing disengaja, aja ngreset breaker kanthi buta. Pisanan, ngerteni panyebab kesalahan (E.g., peralatan sing kakehan utawa titik cendhak ing garis) lan mung ngreset sawise kaluputan wis rampung. Yen lelungan breaker bola-bali utawa kurungan kasebut rusak, mula ora ana kerusakan eksternal - "operasi salah" ora diidini, amarga bisa nyebabake kacilakan keamanan.

Saka struktur dhasar menyang fungsi inti, saka pilihan parameter kanggo aplikasi praktis, MBCBs nggawe alangan safety sing solid "kanggo sistem distribusi daya rendah-voltase. Pangertosan lan nggunakake kanthi bener bakal luwih apik njamin keamanan sirkuit lan nyedhiyakake dhukungan kanggo operasi produksi stabil lan urip saben dinane.
