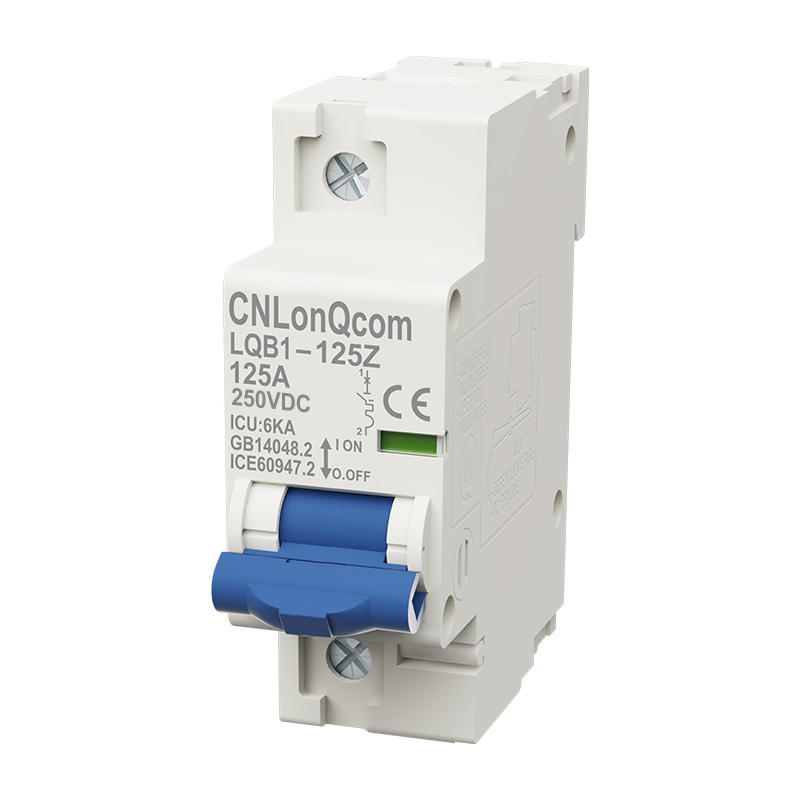

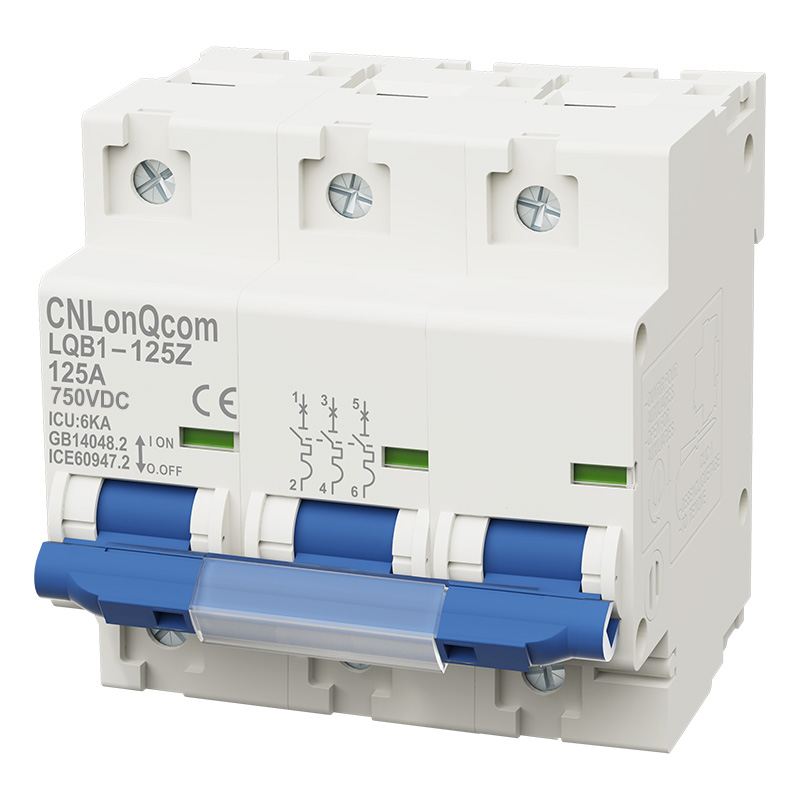

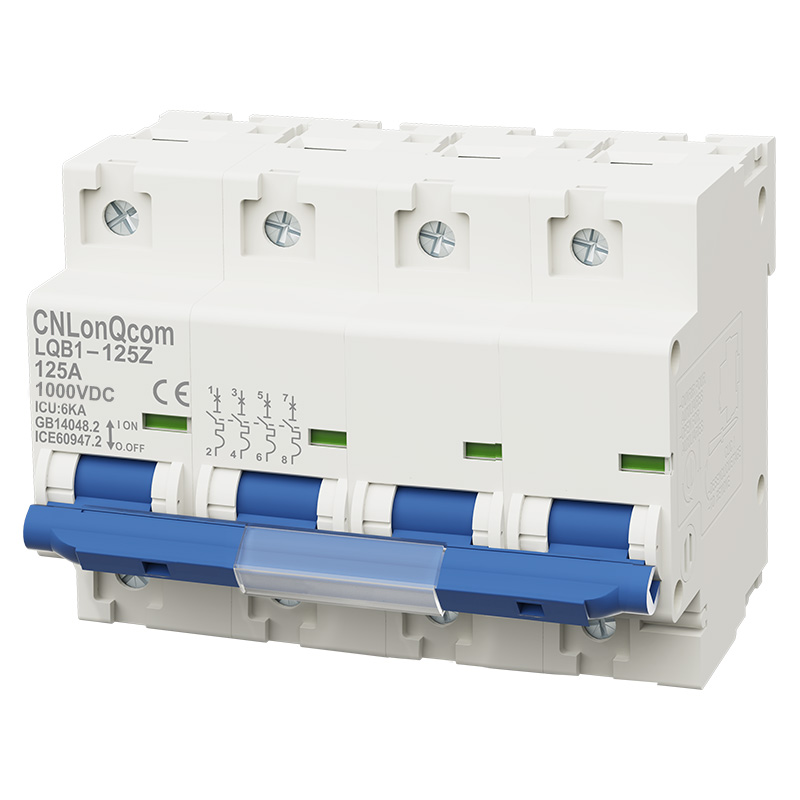

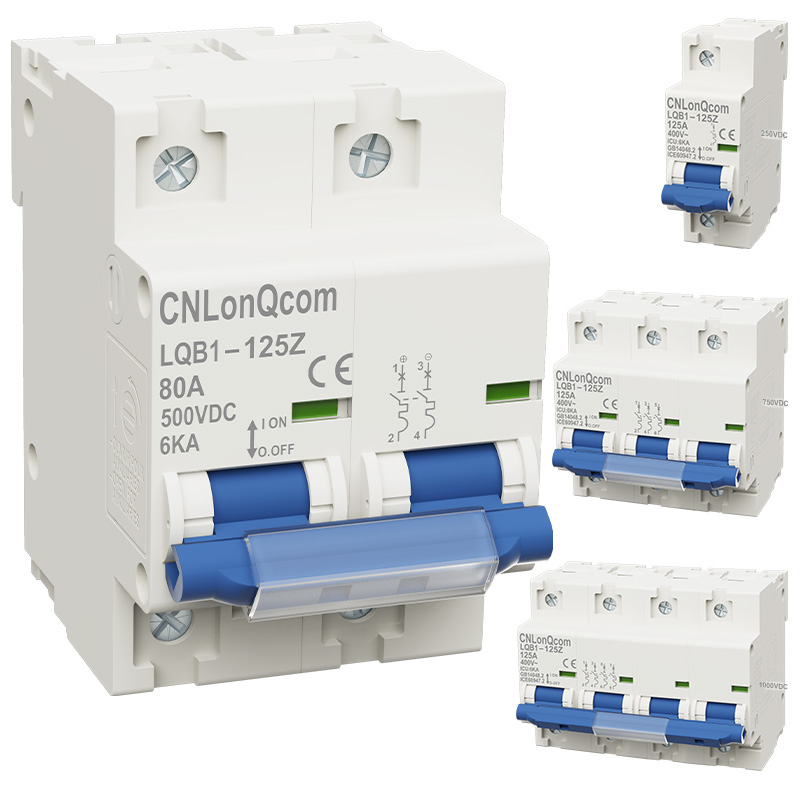

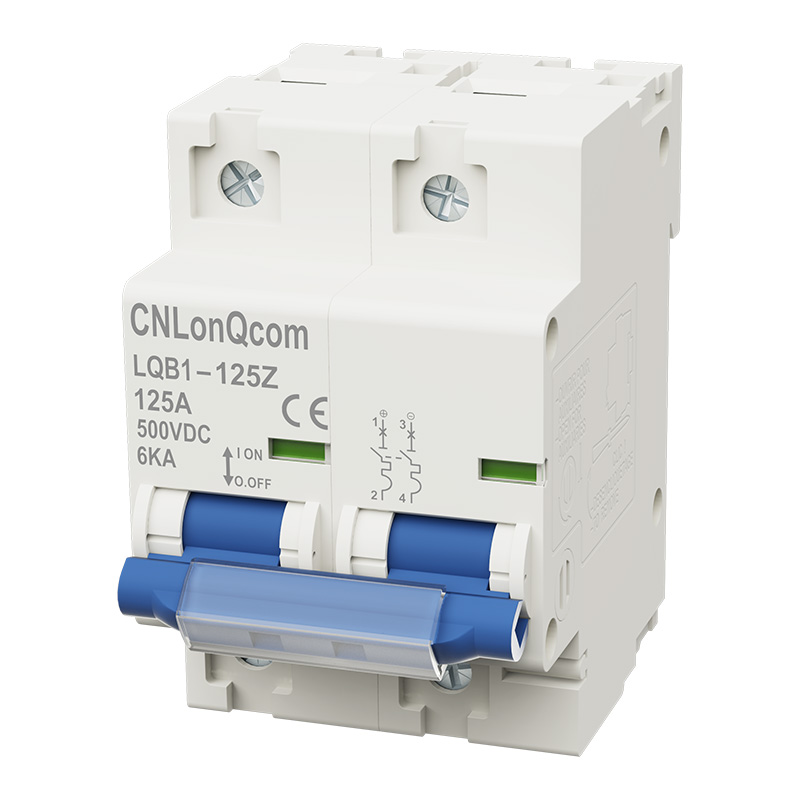

CNLonQcom minangka pabrik ing China khusus ing manufaktur DC Circuit Breaker LQB1-125Z. Pemutus sirkuit iki digunakake kanggo proteksi arus lan kontrol ing sistem panyimpenan baterei fotovoltaik solar lan sirkuit DC. Kasedhiya ing macem-macem arus sing dirating kayata 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A, lan 125A.
Pemutus Sirkuit Seri LQB1-125Z | LQB1-125Z | ||||
Rangka derajat dirating saiki (A) | 125 | ||||
|
Kinerja listrik | ||||
Tegangan operasi (V DC) | 1P: DC250V 2P:DC550V 3P:DC750V 4P:DC1000V | ||||
Dirating Saiki Ing (A) | 125 | ||||
Tegangan isolasi terukur Ui (V DC) | 1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V | ||||
Tegangan impact Uimp (kV) | 4 | ||||
Kapasitas putus akhir lcu (kA) | 6 | 6 | 6 | 6 | |
Run breaking capacity lcs (%lcu) | 75% | 75% | 75% | 75% | |
Tipe kurva | C | ||||
Tipe trip | Thermal-magnetik | ||||
Mekanik | Nilai rata-rata nyata | 20000 | |||
Nilai standar | 8500 | ||||
Listrik | Nilai rata-rata nyata | 2500 | |||
Nilai standar | 1500 | ||||
|
Kontrol lan indikasi | ||||
Shunt release (SHT) | Pilihan | ||||
Release undervoltage (UNT) | |||||
Kontak bantu (AX) | |||||
Kontak alarm (AL) | |||||
|
Sambungan lan instalasi | ||||
Kapasitas kabel (mm2) | Ing ≤ 32A,1~25mm2,1 ≥ 40A,10~35mm2 | ||||
Suhu sekitar (℃) | -90 | ||||
Altitude | ≤ 2000 | ||||
Humidify relatif | ≤ 95% | ||||
Tingkat polusi | 3 | ||||
Lingkungan instalasi | Ora kejut lan geter sing jelas | ||||
Kategori instalasi | Kelas Ⅲ |
||||
Instalasi | DIN standar rel |
