CNLonQcom minangka pabrik ing China khusus ing manufaktur pemutus sirkuit DC. Pemutus sirkuit iki digunakake kanggo proteksi arus lan kontrol ing sistem panyimpenan baterei fotovoltaik solar lan sirkuit DC. Kasedhiya ing macem-macem arus sing dirating kayata 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A, lan 125A.

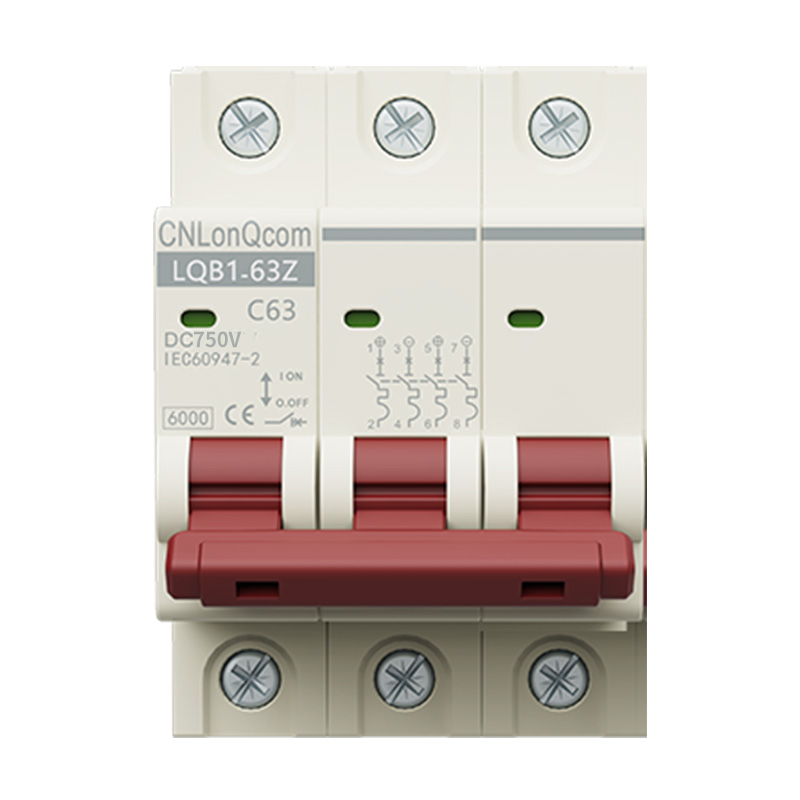

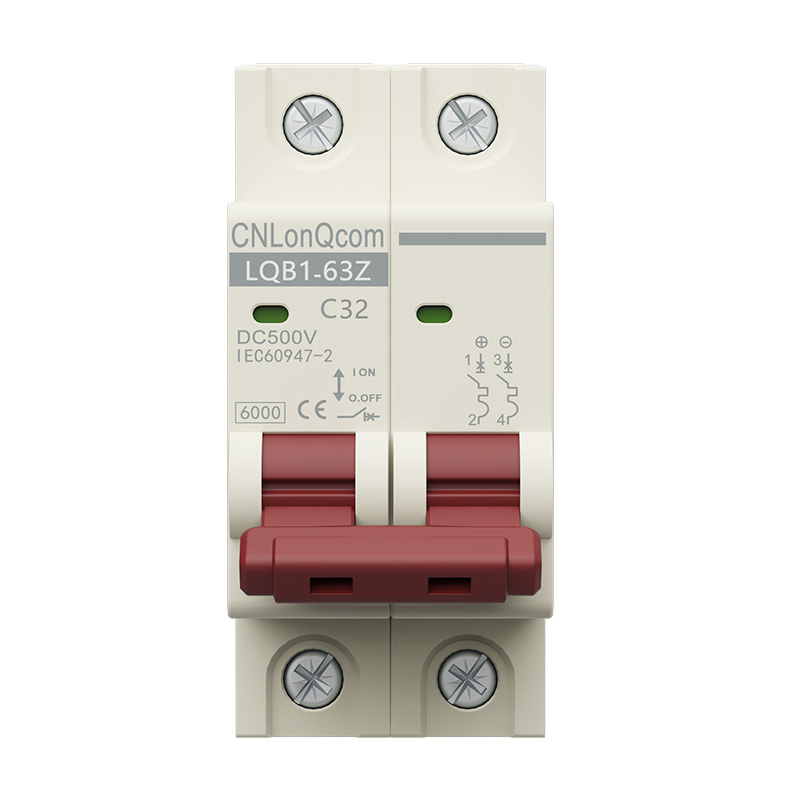

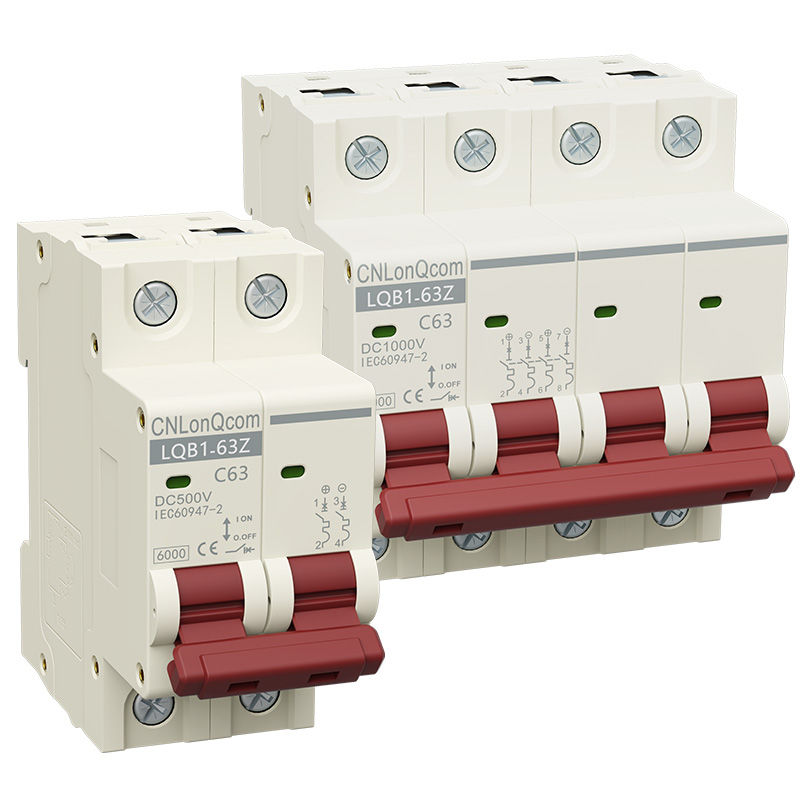

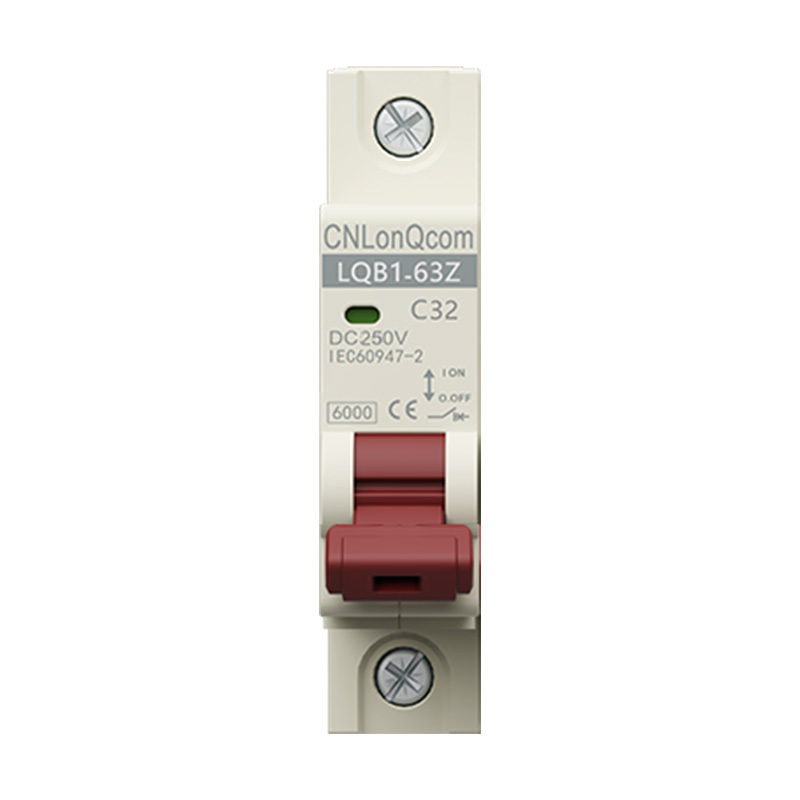

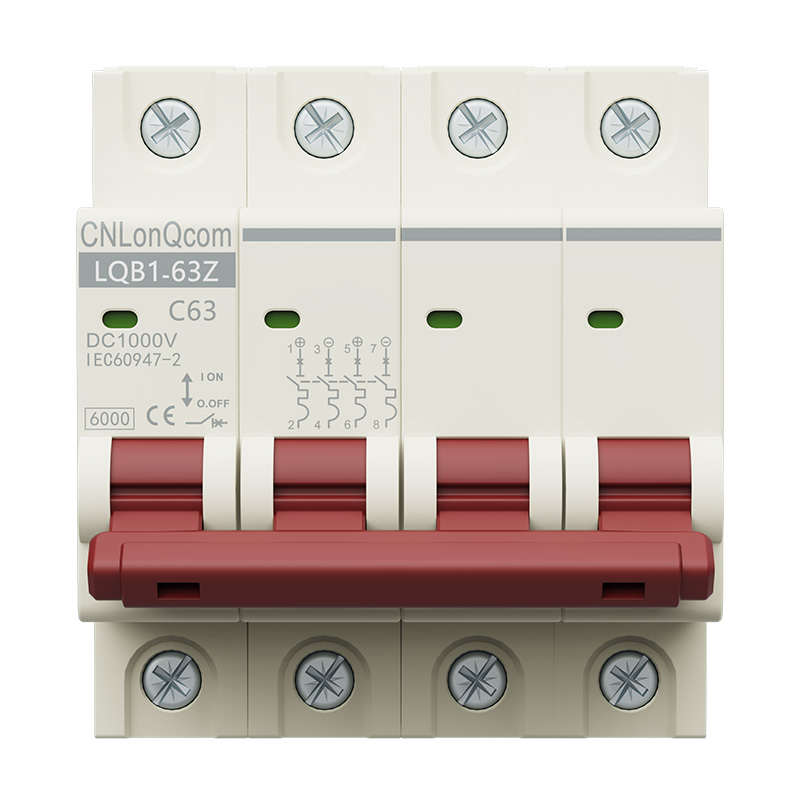

Pemutus Sirkuit Seri LQB1-63Z | LQB1-63Z | ||||
Rangka derajat dirating saiki (A) | 63 | ||||
|
Kinerja listrik | ||||
Tegangan operasi (V DC) | 1P: DC250V 2P:DC550V 3P:DC750V 4P:DC1000V | ||||
Dirating Saiki Ing (A) | 6-10-16-20-25-32-40-50-63 | ||||
Tegangan isolasi terukur Ui (V DC) | 800V | ||||
Tegangan impact Uimp (kV) | 4 | ||||
Kapasitas putus akhir lcu (kA) | 6 | 6 | 6 | 6 | |
Run breaking capacity lcs (%lcu) | 75% | 75% | 75% | 75% | |
Tipe kurva | C | ||||
Tipe trip | Thermal-magnetik | ||||
Mekanik | Nilai rata-rata nyata | 20000 | |||
Nilai standar | 8500 | ||||
Listrik | Nilai rata-rata nyata | 2500 | |||
Nilai standar | 1500 | ||||
|
Kontrol lan indikasi | ||||
Shunt release (SHT) | Pilihan | ||||
Release undervoltage (UNT) | |||||
Kontak bantu (AX) | |||||
Kontak alarm (AL) | |||||
|
Sambungan lan instalasi | ||||
Kapasitas kabel (mm2) | Ing ≤ 32A,1~25mm2,1 ≥ 40A,10~35mm2 | ||||
Suhu sekitar (℃) | -90 | ||||
Altitude | ≤ 2000 | ||||
Humidify relatif | ≤ 95% | ||||
Tingkat polusi | 3 | ||||
Lingkungan instalasi | Ora kejut lan geter sing jelas | ||||
Kategori instalasi | Kelas Ⅲ |
||||
Instalasi | DIN standar rel |
