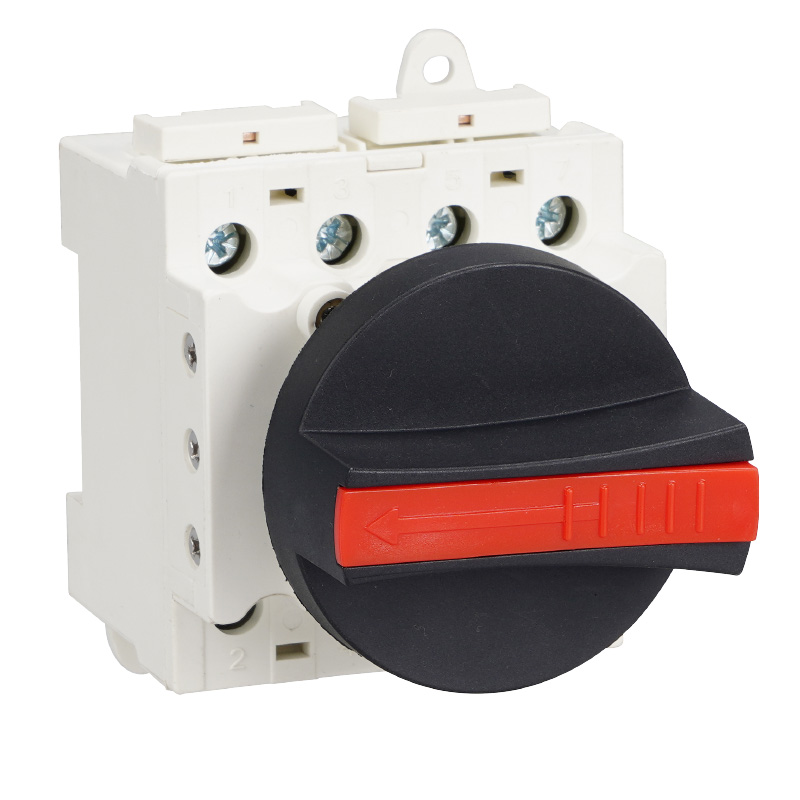

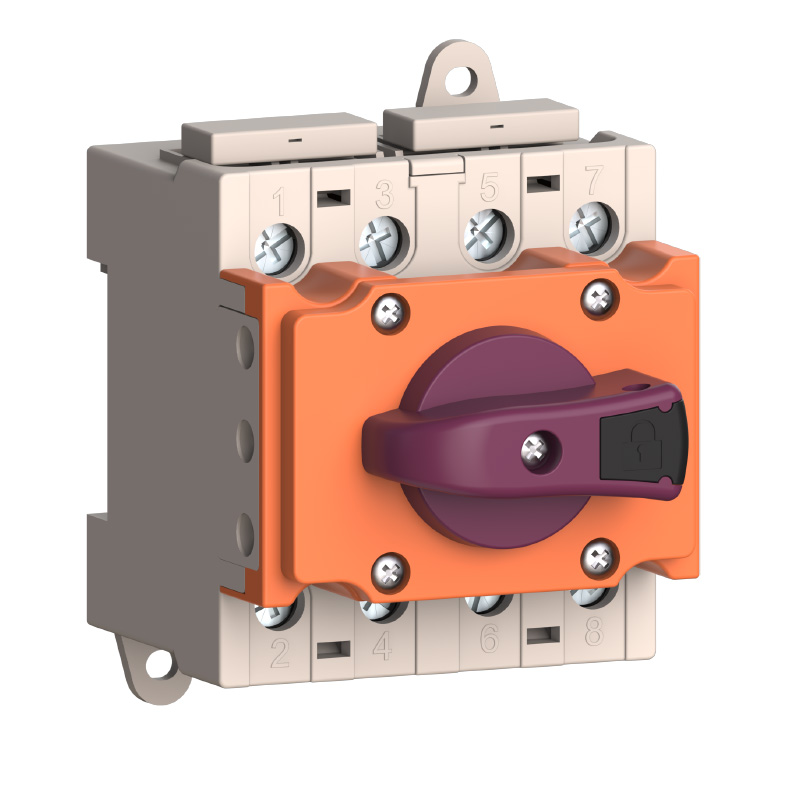

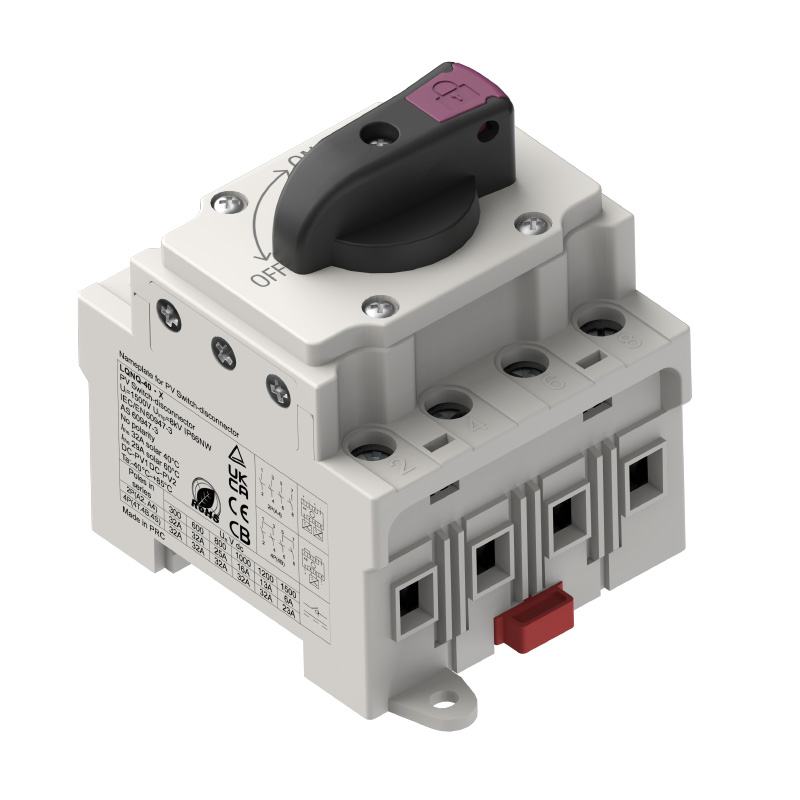

Pedhot Ngalih Power Distribusi Modul 2P / 4P

CNLonQcom Disconnect Switch Modul Distribusi Daya 2P/4P Modul Built-in DC1500V 40A 2P/4P, DC Overload Protection lan Short Circuit Protection
Rated voltase: DC1500V
Rated saiki: 40A
Tingkat pangayoman: IP20
Bahan cangkang: PA
Bahan konduktor: tembaga
Kutub: 4 kutub
Sertifikat: CE, TUV, CB, AZ, UKCA, ROHS, ISO9001

Model:LONQ-40.X

Kirim Pitakonan Unduh PDF

Deskripsi Produk

Data Teknis
Model	LONQ-40.X LONQ-40.I LONQ-40.F
Jinis	PV DC Disconnect Isolator Ngalih
String	2 ing 2 metu utawa 2 ing 1 metu utawa 1 ing 1 metu utawa 1 ing 2 metu
Dirating Saiki Ing (A)	32	32	32	32	32	23
Rated Tegangan Kerja Ue (V)	300	600	800	1000	1200	1500
Rated Insulation Voltage Ui (V)	1500V
Pole	4P
Rated Impulse Tahan Tegangan Uimp (kV)	8
Short-Time Tahan Icw Saiki (kA)	1
Metode Wiring	Non-polarisasi
Standar	IEC/EN60947-3 GB/T 14048.3
Fitur Insolation	ya wis
Flame Retardant Grade	UL94V-0
Material omah	PA
Bahan Konduktor	Tembaga Dilapisi Perak
Sertifikat Mutu	TUV, CE, CB, UKCA, AZ, CCC, ISO9001, ROHS
Umur Mekanik (wektu)	20000
Urip Listrik (wektu)	6000

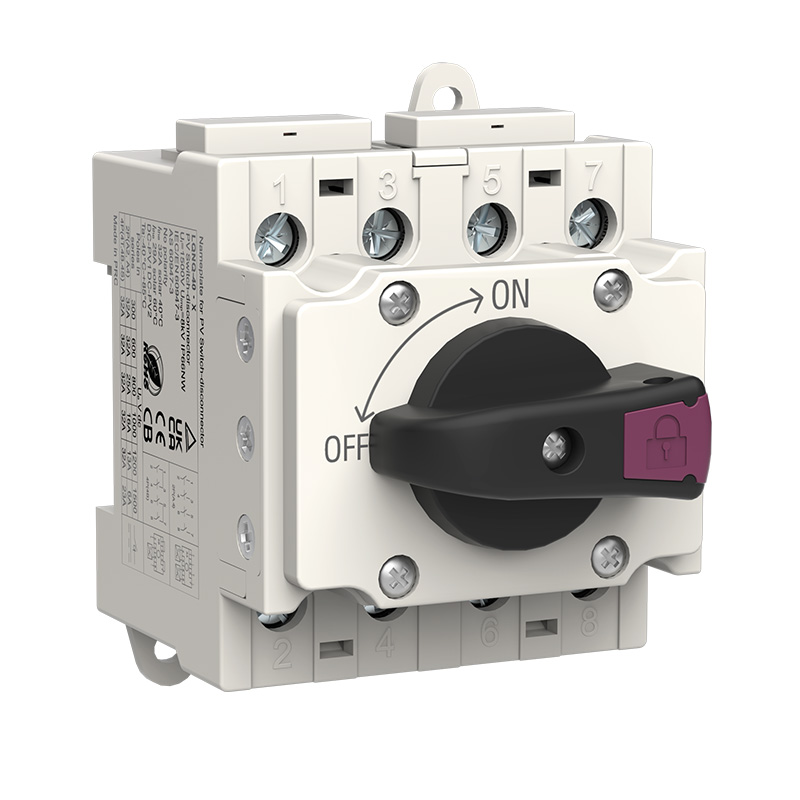

Posisi Knob	OFF jam 9, ON jam 12
Suhu operasi	-40 ℃ nganti + 85 ℃
Kelembapan	≤95%
Altitude	2000m
Instalasi	Rel DIN 35mm
Rincian Kemasan	1 Pcs saben kothak utama, 50 Pcs saben karton
Kontak Wiring Diagram
Sambungake Kode Metode	Jinis sirkuit		Wining Diagram		Muat Diagarm
2P(A2)	2 kutub seri kanggo siji senar, 1 beban
2P(A4)	2 kutub seri kanggo siji senar, total 2 beban
4P(4T)	4 kutub ing seri, kanggo siji string
4P(4B)	4 kutub ing seri, kanggo siji string
4P(4S)	4 kutub ing seri, kanggo siji string

PV Putus
Dibangun ing Ngalih

DC 1200V 32A 2 ing 2 metu

Sirkuit isolasi

Over-voltase Protection

Proteksi sirkuit cendhak

Bahan: PA

IP66

awet

resistance UV

Flame retardant

Non-polarisasi

-40 ℃ ~ + 85 ℃

UKURAN

L * W * H: 71.565.7105 (mm)

LONQ-40.X

LONQ-40.I

LONQ-40.F

PACKAGING FIRM

njamin ngganti barang rusak

1Produk ing Inner Box

3 lapisan saka kertas kraft thickened

2Kothak njaba

5-ply corrugated ekstra hard

3Pangiriman

Pangiriman cepet

Model	Kutub	Kothak njero (PCS/cm)	Kothak njaba (cm)	QTY (PCS)	G.W. (kg)
LONQ-40.2-2	4P	1/2610.812	57,5 * 27,5 * 49,5	20	21

FULLY CERTIFIED

Produsen sumber merek kanthi kualitas dhuwur lan rega murah

Cathetan: Hubungi kita kanggo sertifikat liyane

INSTALASI LAN WIRING

Instalasi lan Disassembly

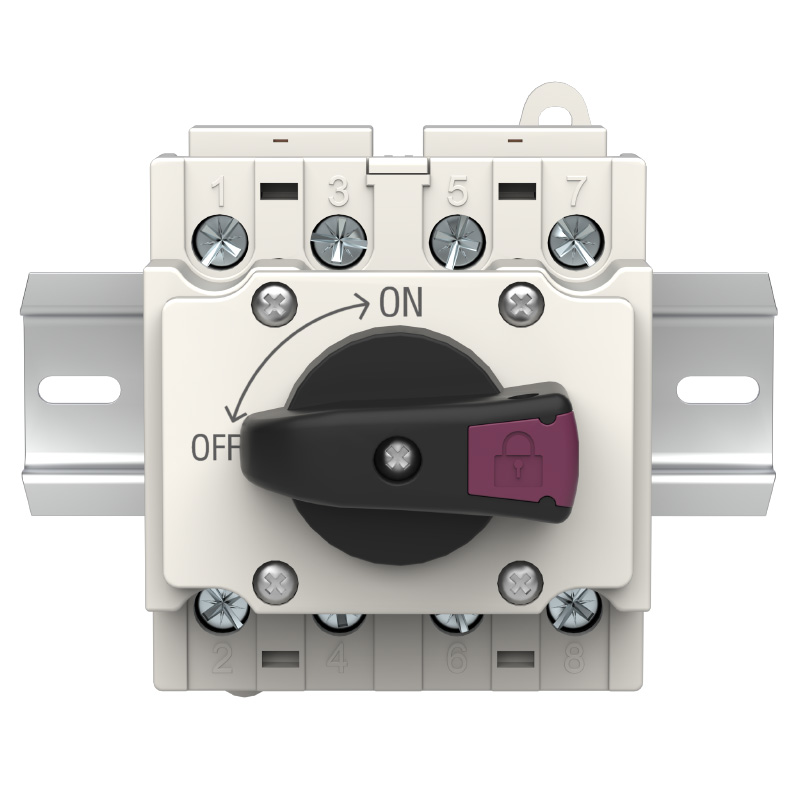

DIN Rel

Pasang rel DIN 35mm kanthi horisontal ing lingkungan sing stabil.

Instalasi

①. Gantung slot switch pemutus ing rel DIN
②. Push ujung ngisor saklar pedhot menyang rel DIN

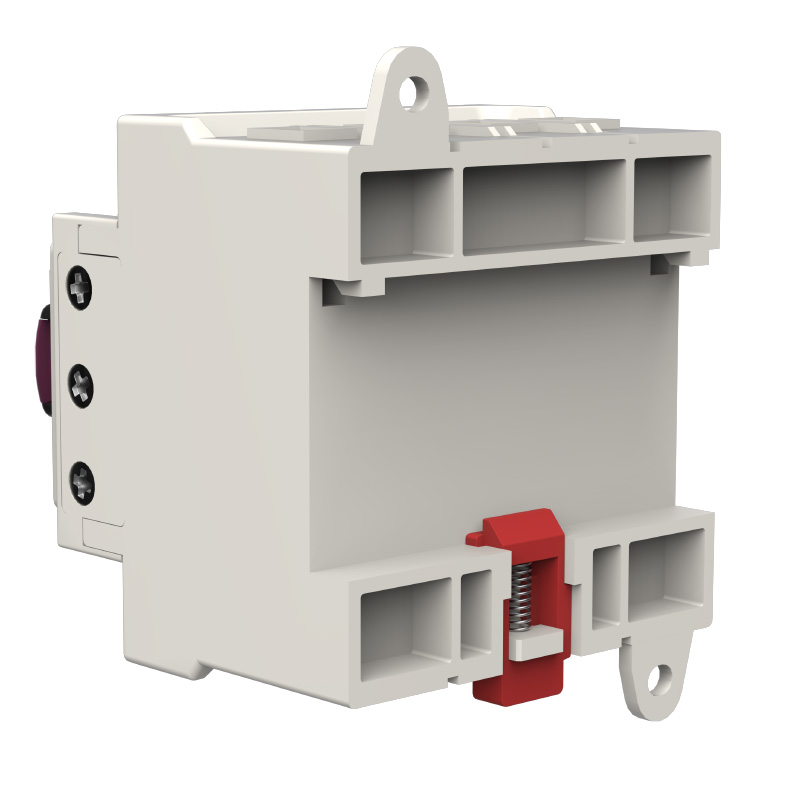

Disassembly

①. Tekan saklar munggah
②. Puter ujung ndhuwur penyihir metu saka rel DIN

Sambungake Wire

1 ing 1 metu

2 ing 2 metu

Tip:
Desain kabel non-polarisasi, macem-macem metode kabel, cara sambungan liyane bisa hubungi kita!

DETAIL PRODUK

Flame retardant

Highly adaptasi

resistance impact

Pateni busur cepet,
voltase insulasi nganti 1500V

Korosi-
ngawut-awut tahan

Nglewati semprotan uyah
test kanggo 48 jam
tanpa karat

Tembaga kandel karo
kontak silver plated

Konduktivitas sing luwih apik
lan stabilitas

Magnet

Busur cepet
pemadaman

Perumahan PA

awet,
UL 94V-0
tahan api

SKENARIO APLIKASI

KELUARGA PRODUK

(Wigati: bolongan dibutuhake)

Model:

LQNQ-40

String:

1 String

Model:

LQNQ-40.1PV

String:

1 String

Model:

LQNQ-40.2PV

String:

2 String

(Cathetan: Wiring dibutuhake)

Model:

LQNQ-40.M12

String:

1 String

(Cathetan: Wiring dibutuhake)

Model:

LQNQ-40.M20

String:

1 utawa 2 String

(Cathetan: Saklar Built-in)

Model:

LQNQ-40.2-2

String:

2 String

(Cathetan: Saklar Built-in)

Model:

LQNQ-40.X

String:

1 utawa 2 String

Model:

LQNQ-40.I

String:

1 utawa 2 String

(Cathetan: Aksesoris PV)

Model:

Konektor PV

Rated saiki:

6A~ 60A
